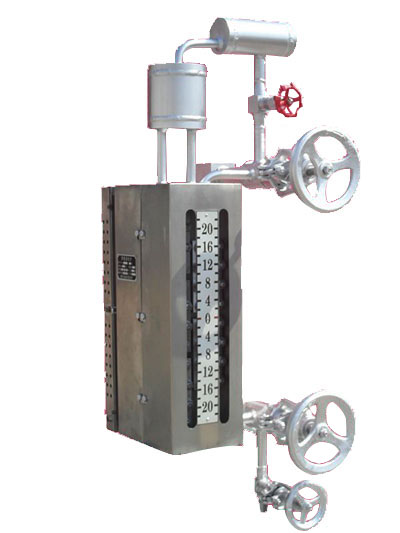

帶罩

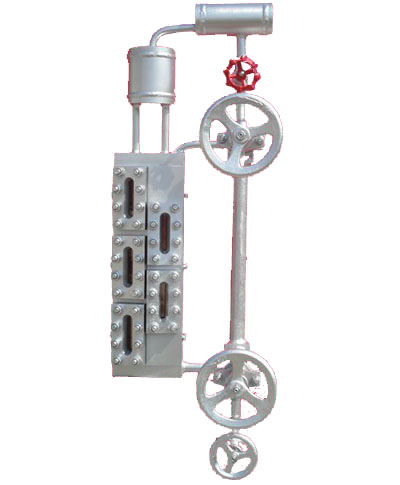

不帶罩

一、產品概述

SYWJ-MC5LC系列高壓、超高壓雙色水位計是用于工作壓力低于22MPa的蒸汽鍋爐或其它壓力容器監測水位的一次直讀儀表。它是在總結國內外所有高壓、超高壓雙色水位計普遍存在的窗口易掛垢，最后導致紅、綠顏色模糊不清，液面無法判斷這一現象而開發設計。鍋爐汽包普通常規高溫、高壓雙色水位計，由于水位計腔體內水的溫度高、壓力大，汽包里的水在水位計腔體流動范圍小，導致水里雜質、污垢容易附著在水位計云母片上，造成腐蝕，云母透明度降低，日積月累使水位計分界面模糊不清，給安全生產帶來很大隱患，如果按常規解決方法，每隔一定時間到現場進行一次排污沖洗處理，才能使水位計掛垢現象減輕。由于鍋爐現場環境較差，距離遠，經常到現場操作既不安全，勞動強度也大，我廠工程技術人員針對上述現象開發研制一種免沖洗超高壓雙色水位計，型號：SYWJ-MC5LC22型，并獲得國家專利。此種水位計可時實不間斷的利用純凈冷凝水沖洗水位計內側結構的云母表面，同時又設計一種特殊裝置，在鍋爐汽包與水位計相連接的一側通道某一處與一種特殊裝置相聯接，有效收集鍋爐汽包產生的冷凝水，并再次及時自動定時集中冷凝水強沖洗水位計腔體內的云母表面，此種功能我公司獨創，從而保證水位計在較長時間內不易結垢，水位計紅綠分明、界面清晰，使用壽命延長，也減少了工人維修勞動強度。普通一般常規水位計的清晰狀態最長時間保持在5-6個月時間內，而運行狀況最佳的也只有維持在3-4個月的時間，如更改為免沖洗型雙色水位計，清晰度的運行時間可提高一倍以上，顯著的提高了監視效果，同時也極大的節約了維護檢修費用一倍以上，為安全生產、經濟運行提供了可靠的保證。

二、工作原理

    高壓、超高壓雙色水位計免沖洗裝置是利用高溫、高壓鍋爐蒸汽冷卻后產生冷凝水這一原理。我們設計了兩個通道來實現免沖洗水位計窗口，第一利用鍋爐蒸汽流經特制罐體冷卻產生冷凝水不間斷連續沖洗窗口表面來保證窗口濕潤不易掛垢。第二個制作一個特殊收集器收集的冷凝水儲存在容器里，然后控制定時強沖洗，具備了這兩種方式?jīng)_洗保證了水位計窗口紅、綠分明，界面清晰。

三、特點

免沖洗裝置與其它廠家比較最大特點是既有連續不間斷的沖洗，又有定時強沖洗，而且定時時間可調，效果非常明顯。

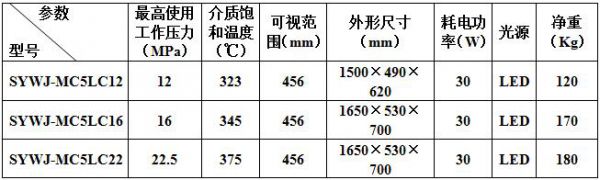

四、技術參數

五、注：我公司可根據用戶要求特殊設計各種壓力、溫度、中心距及多窗的高壓、超高壓雙色水位計。
